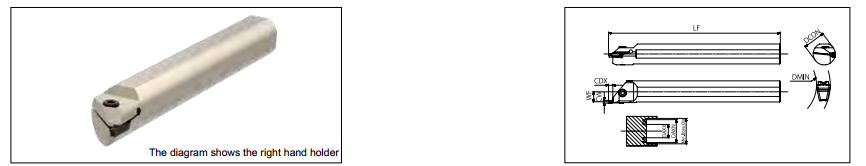

Оправки AGS для обработки внутренних торцевых канавок
| Название | Ширина пластины (мм) | Основные размеры (мм) |
Запасные части | ||||||
| DCON | LF | LH | WF | CDX | Винт | Отвертка | |||
 |
 |
||||||||
| AGSIR/L | 25-4T5-C | 2,3,4 | 25 | 200 | 12.3 | 10.9 | 5.8 | SH060160 | LT-H5 |
| 25-6T5-C | 5,6 | 25 | 200 | 12.3 | 10.3 | 5.8 | |||
| 32-4T5-C | 2,3,4 | 25 | 250 | 15.8 | 14.5 | 5.8 | |||
| 32-6T5-C | 5,6 | 25 | 250 | 15.8 | 13.79 | 5.8 | |||
| Тип обработки | Низки подачи | Низкие и средние подачи | Средние подачи | Чистовая обработка | Низкие силы резания | Средние подачи | Профильная обработка | Повыш. точность |
| Тип пластины |  |
 |
 |
 |
 |
 |
 |
 |
| Название стружколомающей геометрии | CS | CM | CH | GS | TS | TM | RM | G |
| Ширина пластины (мм) | 2 | |||||||
| Минимальный диаметр обработки DMIN (мм) | 196 | 196 | 196 | 100 | 196 | - | 196 | 100 |
| Ширина пластины (мм) | 3 | |||||||
| Минимальный диаметр обработки DMIN (мм) | 79 | 79 | 79 | 59 | 24 | 24 | 59 | 59 |
| Ширина пластины (мм) | 4 | |||||||
| Минимальный диаметр обработки DMIN (мм) | - | 42 | 42 | 42 | 22 | 22 | 42 | 42 |
| Ширина пластины (мм) | 5 | |||||||
| Минимальный диаметр обработки DMIN (мм) | - | 50 | 50 | 40 | 20 | 20 | 40 | 40 |
| Ширина пластины (мм) | 6 | |||||||
| Минимальный диаметр обработки DMIN (мм) | - | 48 | 48 | 38 | 18 | 18 | 38 | 38 |
