ATSFR/L-OB державки с опорной поверхностью наружу для обработки торцевых канавок

Главная » Каталог » Токарные инструменты » Державки » ATSFR/L-OB державки с опорной поверхностью наружу для обработки торцевых канавок

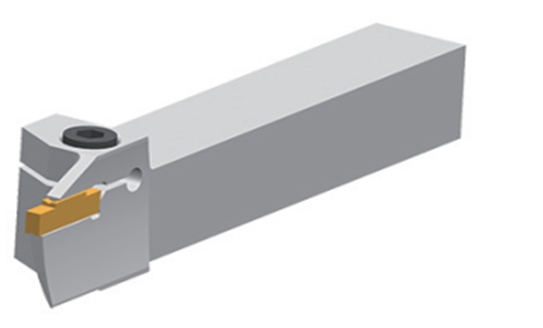

ATSFR/L-OB державки с опорной поверхностью наружу для обработки торцевых канавок

ATSFR/L-OB державки с опорной поверхностью наружу для обработки торцевых канавок

ATSFR/L-OB державки с опорной поверхностью наружу для обработки торцевых канавок

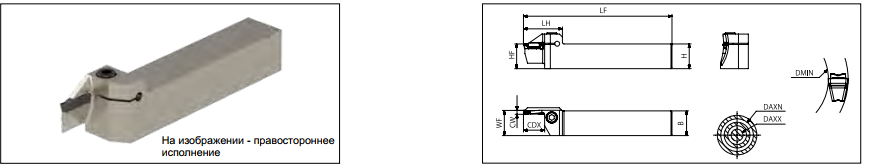

Название		Основные размеры (мм)									Запасные части
		H	B	HF	LF	LH	WF	CDX	DAXX	DAXN	Винт	Отвертка
		H	B	HF	LF	LH	WF	CDX	DAXX	DAXN
ATSFR/L	2020-3T10-30-40-OB	20	20	20	140	31	18.95	10	30	40	SH060200	LT-H5
	2020-3T10-35-50-OB	20	20	20	140	31	18.95	10	35	50
	2020-3T15-45-70-OB	20	20	20	140	35	18.95	15	45	70
	2020-3T15-65-100-OB	20	20	20	140	35	18.95	15	65	100
	2020-4T10-20-30-OB	20	20	20	140	31	18.55	10	20	30
	2020-4T10-25-35-OB	20	20	20	140	31	18.55	10	25	35
	2020-4T16-30-35-OB	20	20	20	140	36	18.55	16	30	45
	2020-4T16-35-50-OB	20	20	20	140	36	18.55	16	35	50
	2020-4T16-45-70-OB	20	20	20	140	36	18.55	16	45	70
	2020-4T16-65-120-OB	20	20	20	140	36	18.55	16	65	120
	2020-4T16-115-200-OB	20	20	20	140	36	18.55	16	115	200
	2525-3T10-35-50-OB	25	25	25	150	38	23.95	10	35	50	SH060250	LT-H5
	2525-3T15-45-70-OB	25	25	25	150	38	23.95	15	45	70
	2525-3T15-65-100-OB	25	25	25	150	38	23.95	15	65	100
	2525-4T10-25-35-OB	25	25	25	150	38	23.55	10	25	35
	2525-4T20-30-45-OB	25	25	25	150	38	23.55	20	30	45
	2525-4T20-35-50-OB	25	25	25	150	38	23.55	20	35	50
	2525-4T20-45-70-OB	25	25	25	150	39	23.55	20	45	70
	2525-4T20-65-125-OB	25	25	25	150	39	23.55	20	65	125
	2525-4T20-115-200-OB	25	25	25	150	39	23.55	20	115	200
	2525-4T20-190-000-OB	25	25	25	150	39	23.55	20	190	∞
	2525-5T25-50-80-OB	25	25	25	150	49	23.05	25	50	80	SH080250	LT-H6
	2525-5T15-50-80-OB	25	25	25	150	41	23.05	15	50	80
	2525-5T25-70-110-OB	25	25	25	150	49	23.05	25	70	110
	2525-5T15-70-110-OB	25	25	25	150	49	23.05	15	70	110
	2525-5T25-100-150-OB	25	25	25	150	49	23.05	25	100	150
	2525-5T25-140-200-OB	25	25	25	150	49	23.05	25	140	200
	2525-5T25-190-00-OB	25	25	25	150	49	23.05	25	190	∞
	2525-6T25-50-70-OB	25	25	25	150	49	22.55	25	50	70
	2525-6T25-60-100-OB	25	25	25	150	49	22.55	25	60	100
	2525-6T25-90-180-OB	25	25	25	150	49	22.55	25	90	180
	2525-6T25-170-400-OB	25	25	25	150	49	22.55	25	170	400
	2525-6T25-390-000-OB	25	25	25	150	49	22.55	25	390	∞

Тип обработки	Низкие и средние подачи	Средние подачи	Чистовая обработка	Низкие силы резания	Средние подачи	Профильная обработка	Повыш. точность
Тип пластины
Название стружколомающей геометрии	CM	CH	GS	TS	TM	RM	G
ATSFR/L 2020-3T...OB
Минимальный диаметр обработки DMIN (мм)	79	79	59	30	30	59	59
ATSFR/L 2020-4T...OB
Минимальный диаметр обработки DMIN (мм)	42	42	42	22	22	42	42
ATSFR/L 2525-3T...OB
Минимальный диаметр обработки DMIN (мм)	79	79	59	35	35	59	59
ATSFR/L 2525-4T...OB
Минимальный диаметр обработки DMIN (мм)	42	42	42	25	25	42	42
ATSFR/L 2525-5T...OB
Минимальный диаметр обработки DMIN (мм)	50	50	50	50	50	50	50
ATSFR/L 2525-6T...OB
Минимальный диаметр обработки DMIN (мм)	50	50	50	50	50	50	50
