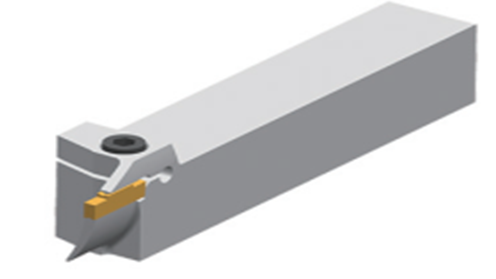

ATSFR/L - державка для обработки торцевых канавок

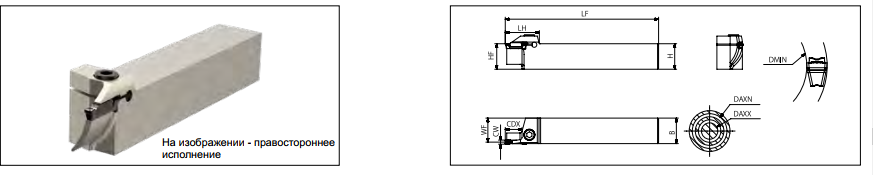

| Название | Основные размеры (мм) | Запасные части | ||||||||||
| H | B | HF | LF | LH | WF | CDX | DAXX | DAXN | Винт | Отвертка | ||
 |
 |
|||||||||||
| ATSFR/L | 2525-3T10-35-45 | 25 | 25 | 25 | 150 | 32 | 23.95 | 10 | 35 | 45 | SH050250 | LT-H4 |
| 2525-3T10-40-55 | 25 | 25 | 25 | 150 | 32 | 23.95 | 10 | 40 | 55 | |||
| 2525-3T15-45-65 | 25 | 25 | 25 | 150 | 32 | 23.95 | 15 | 45 | 65 | |||
| 2525-3T15-55-85 | 25 | 25 | 25 | 150 | 32 | 23.95 | 15 | 55 | 85 | |||
| 2525-4T15-35-50 | 25 | 25 | 25 | 150 | 32 | 23.95 | 15 | 35 | 50 | SH060250 | LT-H5 | |
| 2525-4T15-45-65 | 25 | 25 | 25 | 150 | 32 | 23.95 | 15 | 45 | 65 | |||
| 2525-4T15-55-85 | 25 | 25 | 25 | 150 | 32 | 23.95 | 15 | 55 | 75 | |||
| 2525-5T20-50-80 | 25 | 25 | 25 | 150 | 40 | 23.05 | 20 | 50 | 80 | SH080250 | LT-H6 | |
| 2525-5T20-70-110 | 25 | 25 | 25 | 150 | 40 | 23.05 | 20 | 70 | 110 | |||
| 2525-5T20-100-150 | 25 | 25 | 25 | 150 | 40 | 23.05 | 20 | 100 | 150 | |||
| 2525-5T20-140-200 | 25 | 25 | 25 | 150 | 40 | 23.05 | 20 | 140 | 200 | |||
| 2525-6T20-50-85 | 25 | 25 | 25 | 150 | 40 | 22.55 | 20 | 50 | 85 | |||
| 2525-6T20-75-150 | 25 | 25 | 25 | 150 | 40 | 22.55 | 20 | 75 | 150 | |||
| 2525-6T20-140-250 | 25 | 25 | 25 | 150 | 40 | 22.55 | 20 | 140 | 250 | |||
| 2525-6T20-200-000 | 25 | 25 | 25 | 150 | 40 | 22.55 | 20 | 200 | ∞ | |||
| Тип обработки | Низкие и средние подачи | Средние подачи | Чистовая обработка | Низкие силы резания | Средние подачи | Профильная обработка | Повыш. точность |
| Тип пластины |  |
 |
 |
 |
 |
 |
 |
| Название стружколомающей геометрии | CM | CH | GS | TS | TM | RM | G |
| ATSFR/L 2525-3T | |||||||
| Минимальный диаметр обработки DMIN (мм) |
79 |
79 |
59 |
35 |
35 |
59 | 59 |
| ATSFR/L 2525-4T | |||||||
| Минимальный диаметр обработки DMIN (мм) |
42 |
42 |
42 |
35 |
35 |
42 | 42 |
| ATSFR/L 2525-5T | |||||||
| Минимальный диаметр обработки DMIN (мм) |
50 |
50 |
50 |
50 |
50 |
50 | 50 |
| ATSFR/L 2525-6T | |||||||
| Минимальный диаметр обработки DMIN (мм) |
50 |
50 |
50 |
50 |
50 |
50 | 50 |
