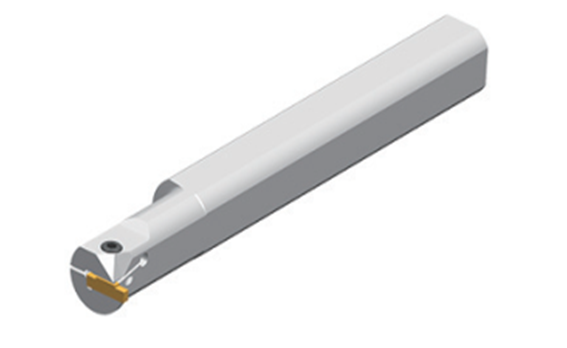

ATPIR/L державка для внутренней обработки канавок и токарной обработки

Главная » Каталог » Токарные инструменты » Державки » ATPIR/L державка для внутренней обработки канавок и токарной обработки
ATPIR/L державка для внутренней обработки канавок и токарной обработки

ATPIR/L державка для внутренней обработки канавок и токарной обработки

ATPIR/L державка для внутренней обработки канавок и токарной обработки

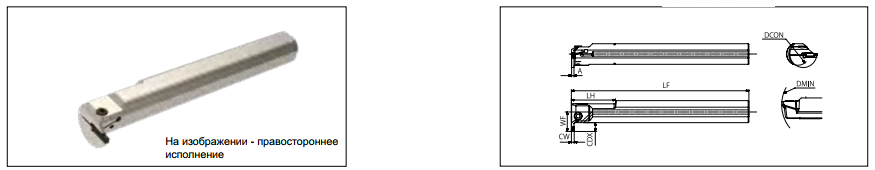

Название Основные размеры (мм) Запасные части
DCON LF LH WF A CDX DMIN Винт Отвертка
ATPIR/L 20-2T6-25-C 20 160 40 15.8 1.8 6 25 SH050120 LT-H4
25-2T5-25-C 25 200 40 17.5 1.8 5 25 SH050160
32-2T5-30-C 32 250 40 19.8 1.8 5 30
20-3T6-25-C 20 160 40 15.8 2.4 6 25 SH050120
25-3T5-25-C 25 200 40 17.5 2.4 5 25 SH050160
25-3T8-32-C 25 200 40 21.5 2.4 8 32
32-3T5-30-C 32 250 60 19.8 2.4 5 30
32-3T10-40-C 32 200 60 27 2.4 10 40
40-3T12-50-C 40 300 65 33 2.4 12 50
20-4T6-25-C 20 160 40 15.8 3.35 6 25 SH050120
25-4T5-25-C 25 200 40 17.5 3.35 5 25 SH050160
25-4T8-32-C 25 200 40 21.5 3.35 8 32
32-4T5-20-C 32 250 60 20.8 3.35 5 30 SH060160 LT-H5
32-4T10-40-C 32 250 60 27 3.35 10 40
40-4T12-50-C 40 300 65 33 3.35 12 50
50-4T14-60-C 50 350 70 40 3.35 14 60 SH060200
25-5T5-31-C 25 200 40 17.3 4.35 5 31 SH060160
32-5T5-31-C 32 250 60 20.8 4.35 5 31 SH060200
32-5T10-40-C 32 250 60 27 4.35 10 40
40-5T12-50-C 40 300 65 33 4.35 12 50 SH060250
50-5T14-60-C 50 350 70 40 4.35 14 60
32-6T5-31-C 32 250 60 20.8 5.35 5 31 SH060200
32-6T10-40-C 32 250 60 27 5.35 10 40
40-6T12-50-C 40 300 65 33 5.35 12 50 SH060250
50-6T12-50-C 50 350 70 40 5.35 14 60
32-8T6-38-C 32 250 60 21.3 7.35 6 38 SH060200
40-8T6-42-C 40 300 65 25.8 7.35 6 42 SH060250





Тип обработки Низкие и средние подачи Средние подачи Чистовая обработка Низкие силы резания Средние подачи Профильная обработка Повыш. точность
Тип пластины
Название стружколомающей геометрии   CM CH GS TS TM RM G
ATPIP/L **-2T
Минимальный диаметр обработки DMIN (мм)

-

-

25

25

25

 - 25
ATPIP/L **-3T
Минимальный диаметр обработки DMIN (мм)

50

50

25

25

25

 25 25
ATPIP/L **-4T
Минимальный диаметр обработки DMIN (мм)

50

50

25

25

52

 25 52
ATPIP/L **-5T
Минимальный диаметр обработки DMIN (мм)

50

50

31

31

31

 31 31
ATPIP/L **-6T
Минимальный диаметр обработки DMIN (мм)

50

50

31

31

31

31

 31
ATPIP/L **-8T
Минимальный диаметр обработки DMIN (мм)

-

-

-

38

38

 38 38
