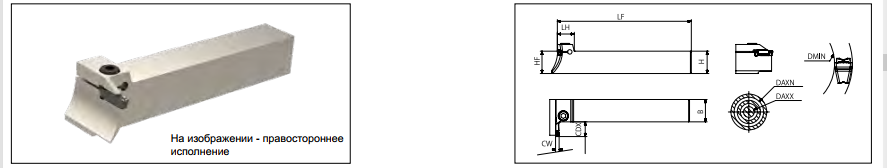

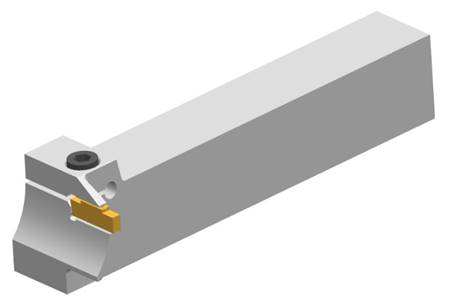

ATPFR/L державка г-образной формы для обработки торцевых канавок
| Название | Ширина пластины (мм) | Основные размеры (мм) | Запасные части | ||||||||
| H | B | LF | LH | CDX | DAXX | DAXN | Винт | Отвертка | |||
 |
 |
||||||||||
| ATPFR/L | 2525-3T10-30-40 | 3 | 25 | 25 | 150 | 18 | 10 | 30 | 40 | SH050250 | LT-H4 |
| 2525-3T10-35-50 | 3 | 25 | 25 | 150 | 18 | 10 | 35 | 50 | |||
| 2525-3T15-45-60 | 3 | 25 | 25 | 150 | 18 | 15 | 45 | 60 | |||
| 2525-3T15-55-85 | 3 | 25 | 25 | 150 | 18 | 15 | 55 | 85 | |||
| 2525-4T12-25-40 | 4 | 25 | 25 | 150 | 18.5 | 12 | 25 | 40 | SH060250 | LT-H5 | |
| 2525-4T15-35-50 | 4 | 25 | 25 | 150 | 18.5 | 15 | 35 | 50 | |||
| 2525-4T15-45-60 | 4 | 25 | 25 | 150 | 18.5 | 15 | 45 | 60 | |||
| 2525-4T15-55-85 | 4 | 25 | 25 | 150 | 18.5 | 15 | 55 | 85 | |||
| 2525-5T20-50-80 | 5 | 25 | 25 | 150 | 22 | 20 | 50 | 80 | SH080250 | LT-H6 | |
| 2525-5T20-70-110 | 5 | 25 | 25 | 150 | 22 | 20 | 70 | 110 | |||
| 2525-5T20-100-150 | 5 | 25 | 25 | 150 | 22 | 20 | 100 | 150 | |||
| 2525-5T20-140-200 | 5 | 25 | 25 | 150 | 22 | 20 | 140 | 200 | |||
| 2525-5T20-190-000 | 5 | 25 | 25 | 150 | 22 | 20 | 190 | ∞ | |||
| 2525-6T20-50-85 | 6 | 25 | 25 | 150 | 22 | 20 | 50 | 85 | |||
| 2525-6T20-75-150 | 6 | 25 | 25 | 150 | 22 | 20 | 75 | 150 | |||
| 2525-6T20-140-250 | 6 | 25 | 25 | 150 | 22 | 20 | 140 | 250 | |||
| 2525-6T20-240-000 | 6 | 25 | 25 | 150 | 22 | 20 | 240 | ∞ | |||
| Тип обработки | Низкие и средние подачи | Средние подачи | Чистовая обработка | Низкие силы резания | Средние подачи | Профильная обработка | Повыш. точность |
| Тип пластины |  |
 |
 |
 |
 |
 |
 |
| Название стружколомающей геометрии | CM | CH | GS | TS | TM | RM | G |
| ATPFR/L 2525-3T | |||||||
| Минимальный диаметр обработки DMIN (мм) | 79 | 79 |
59 |
35 |
35 |
59 | 59 |
| ATPFR/L 2525-4T | |||||||
| Минимальный диаметр обработки DMIN (мм) |
42 |
42 |
42 |
35 |
35 |
42 | 42 |
| ATPFR/L 2525-5T | |||||||
| Минимальный диаметр обработки DMIN (мм) |
50 |
50 |
50 |
50 |
50 |
50 | 50 |
| ATPFR/L 2525-6T | |||||||
| Минимальный диаметр обработки DMIN (мм) |
50 |
50 |
50 |
50 |
50 |
50 | 50 |
