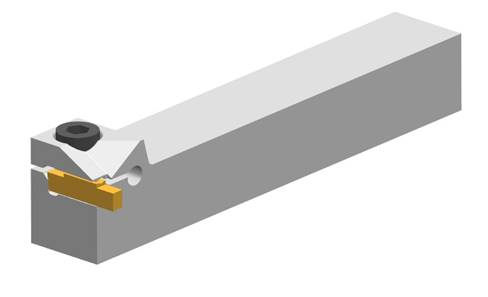

AGPFR/L державка г-образной формы для обработки торцевых канавок
Название | Ширина пластины (мм) | Основные размеры (мм) | Запасные части | |||||||

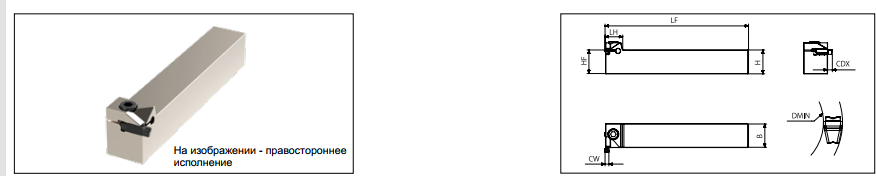

H | B | HF | LF | LH | CDX | Винт | Отвертка | |||
![]() |
||||||||||
AGPFR/L |
2020-4 | 2,3,4 | 20 | 20 | 20 | 20 | 18 | 4.6 | SH060200 | LT-H5 |
2525-4 | 2,3,4 | 25 | 25 | 25 | 25 | 18 | 4.6 | SH060250 | LT-H5 | |
2525-6 | 5,6 | 25 | 25 | 25 | 25 | 22 | 4.6 |
Тип обработки | Низки подачи | Низкие и средние подачи | Средние подачи | Чистовая обработка | Низкие силы резания | Средние подачи | Профильная обработка | Повыш. точность |
Тип пластины | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Название стружколомающей геометрии | CS | CM | CH | GS | TS | TM | RM | G |
Ширина пластины (мм) | 2 | |||||||
Минимальный диаметр обработки DMIN (мм) | 196 | 196 | 196 | 100 | 196 | - | 196 | 100 |
Ширина пластины (мм) | 3 | |||||||
Минимальный диаметр обработки DMIN (мм) | 79 | 79 | 79 | 59 | 24 | 24 | 59 | 59 |
Ширина пластины (мм) | 4 | |||||||
Минимальный диаметр обработки DMIN (мм) | - | 42 | 42 | 42 | 22 | 22 | 42 | 42 |
Ширина пластины (мм) | 5 | |||||||
Минимальный диаметр обработки DMIN (мм) | - | 50 | 50 | 40 | 20 | 20 | 40 | 40 |
Ширина пластины (мм) | 6 | |||||||
Минимальный диаметр обработки DMIN (мм) | - | 48 | 48 | 38 | 18 | 18 | 38 | 38 |
